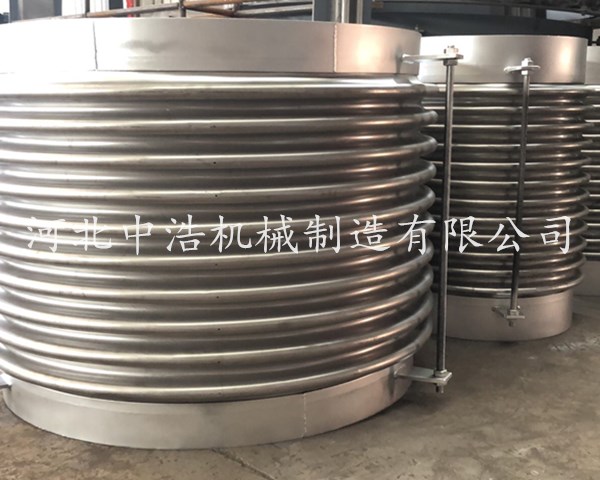

金屬波紋管補償器在管道系統設備中，起到補償管道內的介質因熱脹冷縮溫度變化而產生的軸向橫向角向膨脹量，從而起到提高管道使用壽命的作用。一般情況下用戶可以提供出其它的相關技術參數，但總是無法確定金屬波紋管補償器的膨脹量數值，那么，金屬波紋管補償器的膨脹量正常是多少呢？

　　中浩機械小編以圓形金屬波紋管補償器為例，它的膨脹量數值是不能大于管道的公稱通徑，若是大于公稱通徑，則是需要按二臺或是多臺以上的金屬波紋管補償器共同來達到金屬波紋管補償器需要補償?shù)呐蛎浟俊２贿^，金屬波紋管補償器的膨脹量是沒有正常一說的，都是需要客戶根據管道的運行情況來進行計算。現在對于金屬波紋管的膨脹量有了一個計算公式：X=a*L*△T

x為管道膨脹量

a為線膨du脹系數，取0.0133mm/m

L補償管線(所需補償管道固定支座間的距離)長度

△T為溫差(介質溫度-安裝時環境溫度)



　　我們可以看到在金屬波紋管補償器的外表面或者里面導流筒都有一個紅色箭頭，這是為了方便安裝。在安裝金屬波紋補償器的時候，對帶導流筒的波紋補償器安裝時介質流向標記應與管道內介質活動方向一致。金屬波紋補償器通用的有法蘭連接和焊接連接，波紋膨脹節里外有兩層，外層為不銹鋼波紋管兩頭與法蘭焊死、內層為薄壁鋼管一頭與法蘭焊死，另一頭是活口，這樣有方向了，活口方向_是出水方向。焊接的波紋管同理。
